Wie lässt sich eine bestehende Anlage zuverlässig rekonstruieren, wenn aktuelle CAD-Daten fehlen und ein klassisches Handaufmaß zu aufwendig wäre? Für einen Kunden aus dem Maschinenbau haben wir eine Kläranlage digital erfasst und damit die Grundlage für die Konstruktion eines neuen Bodenräumers geschaffen.
Der vorhandene Bodenräumer eines Nachklärbeckens war durch Korrosion beschädigt und musste ersetzt werden. Für die Konstruktion der neuen Anlage wurden genaue Informationen über das bestehende Becken, die Anschlusspunkte und die Einbausituation benötigt.

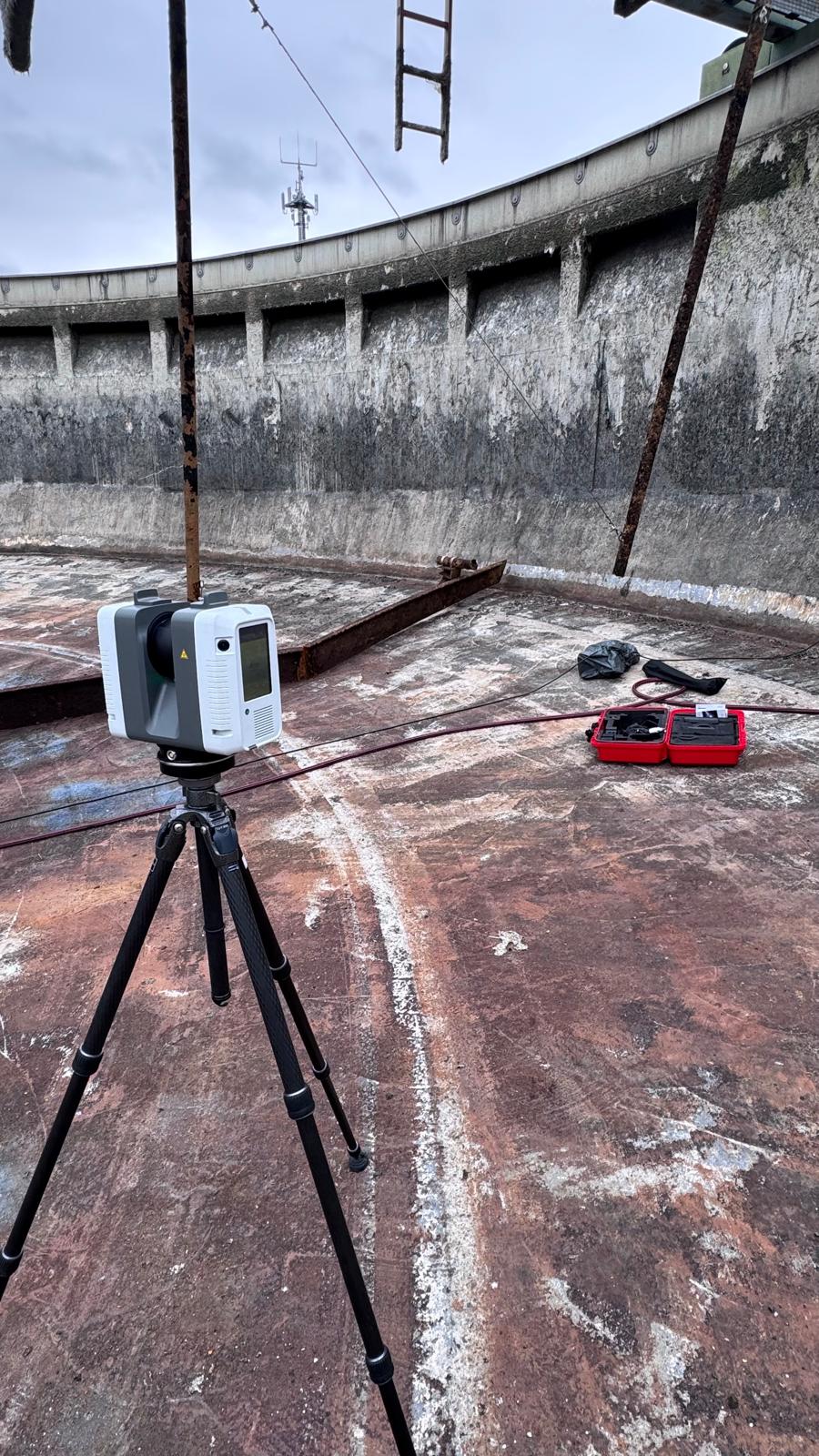

Ein manuelles Aufmaß vor Ort wäre zeitaufwendig gewesen. Gleichzeitig hätten einzelne Messwerte nicht die gesamte räumliche Situation abgebildet. Deshalb haben wir den relevanten Anlagenbereich mit unserem 3D-Laserscanner digital erfasst.
Durch das 3D-Laserscanning entstand eine detaillierte Punktwolke des Nachklärbeckens. Sie bildet die vorhandene Geometrie einschließlich der relevanten Anschluss- und Einbausituationen digital ab.
Damit konnten wir später am Bildschirm auf die benötigten Maße und räumlichen Zusammenhänge zugreifen. Zusätzliche Termine vor Ort und aufwendige Nachmessungen ließen sich dadurch reduzieren.
Auf Grundlage der erfassten Daten haben wir:
Die Konstruktion konnte dadurch direkt an die tatsächlichen Gegebenheiten der Bestandsanlage angepasst werden.
Unser Kunde verfügt nun über eine belastbare Grundlage, um den neuen Bodenräumer passgenau zu fertigen und anschließend vor Ort zu montieren.
Die digitale Bestandsaufnahme reduziert das Risiko von Maßabweichungen, Kollisionen und kostenintensiven Nacharbeiten auf der Baustelle. Besonders bei Umbauten, Sanierungen und Retrofit-Projekten bietet das 3D-Laserscanning damit einen entscheidenden Vorteil: Die Konstruktion beginnt nicht auf Grundlage einzelner Handmaße, sondern mit einem umfassenden digitalen Abbild der tatsächlichen Einbausituation.
Nicht nur Kläranlagen lassen sich auf diese Weise erfassen. Das Verfahren eignet sich unter anderem für:
Die gewonnenen Punktwolken können anschließend als Grundlage für Konstruktion, Kollisionsprüfung, Dokumentation oder die Erstellung eines digitalen Bestandsmodells genutzt werden. Das passt auch zur bestehenden Ausrichtung eurer Laserscanning-Leistung, bei der die Bestandsdaten in CAD-Modelle und belastbare Planungsgrundlagen für Umbau- und Retrofit-Projekte überführt werden.
Sie möchten eine bestehende Maschine, Anlage oder Einbausituation digital erfassen lassen? Sprechen Sie mit uns über Ihr Projekt. Gemeinsam prüfen wir, welche Daten für die weitere Planung benötigt werden.
